SZERELD MAGAD KÉPEKBEN

Tartalom:

1. Szórófej felszerelése a csőre béklyóval
2. Szórófej felszerelése a csőre idommal
3. Szeleposztó összerakása
4. Kérdezzen bátran!





SZÓRÓFEJ FELSZERELÉSE A CSŐRE BÉKLYÓVAL                           1.



Alkatrészlista:

  1. Teflonszalag
  2. 20 × 1/2” km 90 idom 2db
  3. Szórófej
  4. 25 × 1”-os béklyó
  5. Lpe cső 30cm
  6. Kpe cső



    Teflonszalaggal betekerjük a 20 × 1/2” km 90 idom menetét

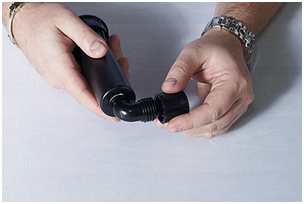

    Az idomot betekerjük a szórófejbe



    Letekerjük az idom kupakját

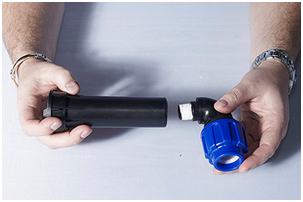

    Ráhúzzuk a kupakot a 20-as lpe csőre, majd a csövet ráhúzzuk a karmos végre



    Rátekerjük a menetre a kupakot, amivel odaszorítjuk a csövet



    Az 25 × 1”-os béklyó két részével átfogjuk a 25-ös kpe csövet



    Összecsavarozzuk a béklyót

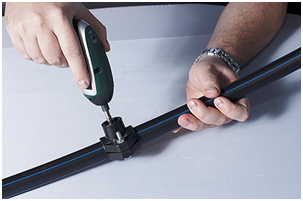

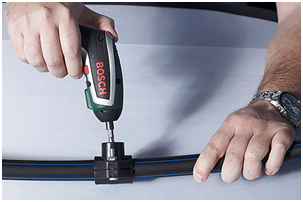

    Átfúrjuk a béklyó menetes nyílásán a cső falát



    Betekerünk egy másik teflonozott 20 × 1/2” km 90 lpe idomot

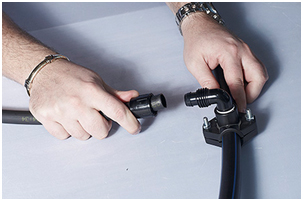

    Letekerjük a kupakját és felhelyezzük az lpe cső másik végére



    Ráhúzzuk és megszorítjuk a meneten a kupakot





    SZÓRÓFEJ FELSZERELÉSE A CSŐRE IDOMMAL                                  2.



    Alkatrészlista:

      1. Teflonszalag
      2. 25 × 1/2” km 90 idom
      3. Szórófej
      4. Kpe cső



        Teflonozzuk be a 25 × 1/2” Tok km 90 kpe idomot



        Tekerjük bele a szórófejbe, majd tekerjük le a kupakját



        Először a kupakot, majd a fehér karmantyút húzzuk rá a kpe csőre



        Ilyen lesz





        SZELEPOSZTÓ ÖSSZERAKÁSA                                                               3.



        Alkatrészlista:

          1. Teflonszalag
          2. Kbbb szelepkötő kereszt
          3. kbb szelepkötő T idom 2db
          4. 25 × 1” bm egyenes idom 2 db
          5. 20 × 3” km lpe idom 1 db + 1” × 3” szűkített karmantyú
          6. 1” bb csap + 1” × 1” közcsavar
          7. Szelep 3db



            Válogassuk ki a szükséges alkatrészeket



            Tekerjük össze a szelepkötőket



            Tekerjük be egy szelepet a folyásirányával kifelé



            Tekerjük be a többi szelepet



            Teflonozzuk be a szelepek külső menetét és tekerjük rá a 25 × 1” bm egyenes idomot



            Tekerjük a többi idomot a helyére, majd az 1” bb csapot az 1” × 1”-os közcsavarral





            KÉRDEZZEN BÁTRAN                                                                               4.







            Örömmel válaszolunk kérdéseire!
